Mina El Pedreo (La Mina del Garmo)
Compartir:
jueves 18 de diciembre de 2008
martes 16 de diciembre de 2008
Minas de El Covarón
Número de fotografías: 6 (Click en la foto para acceder)
Número de fotografías: 4 (Click en la foto para acceder)
Click en la imagen para ampliar
Número de fotografías: 7 (Click en la foto para acceder)
Compartir:
domingo 14 de diciembre de 2008

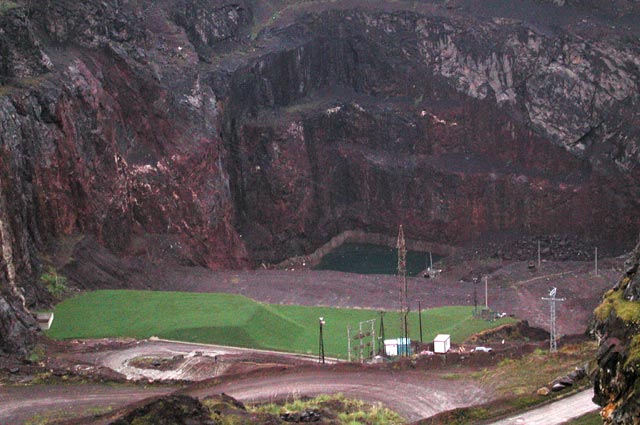

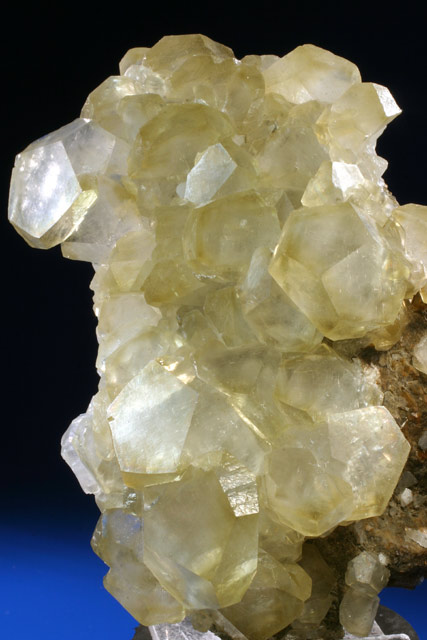

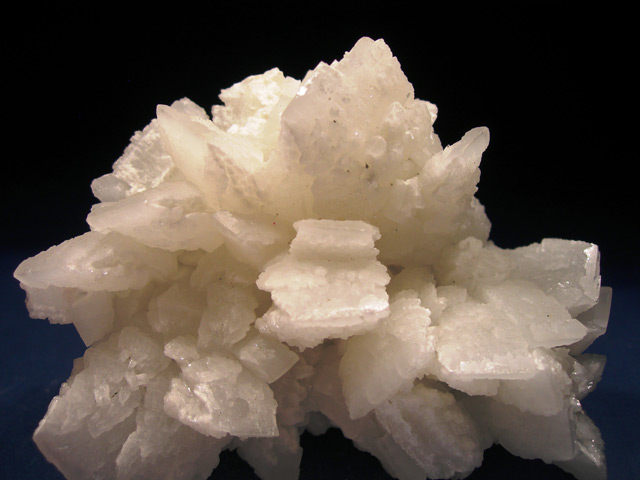

Cantera de Cemento de Larrasko
Número de fotografías: 1 (Click en la foto para ampliar)
Número de fotografías: 5 (Click en la foto para acceder)
Compartir:
sábado 29 de noviembre de 2008

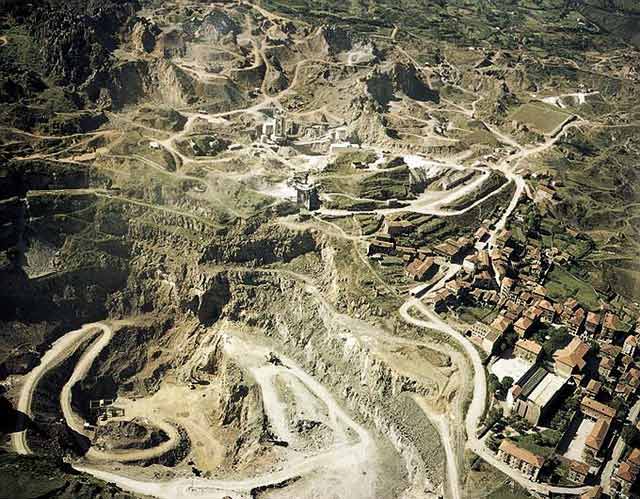

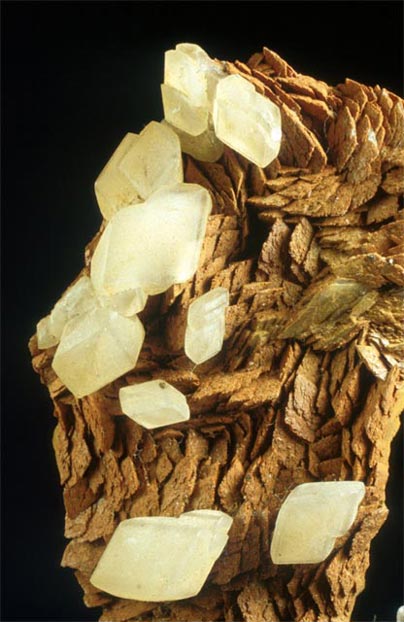

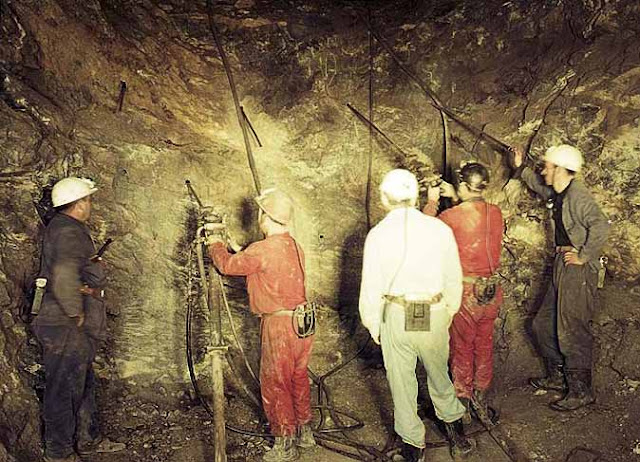

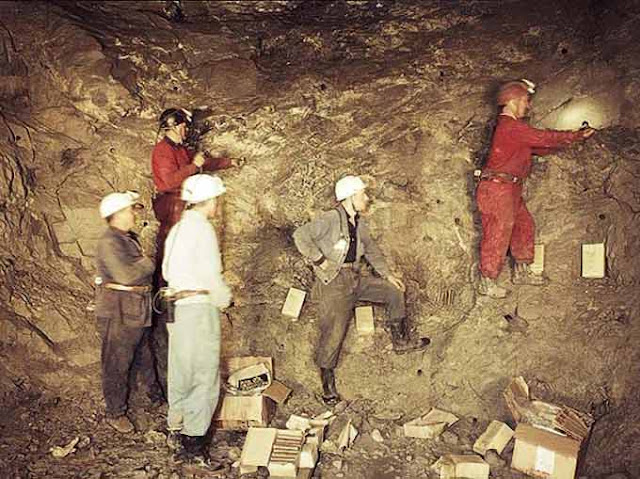

Mina Bodovalle
1964
Número de fotografías: 3 (Click en la foto para acceder)
1965
Número de fotografías: 6 (Click en la foto para acceder)
1966
Número de fotografías: 8 (Click en la foto para acceder)
1968
Número de fotografías: 8 (Click en la foto para acceder)
1971
Número de fotografías: 5 (Click en la foto para acceder)
1975
Número de fotografías: 4 (Click en la foto para acceder)
1977
Número de fotografías: 2 (Click en la foto para acceder)
1978
Número de fotografías: 1 (Click en la foto para acceder)
2001-2002
Número de fotografías: 19 (Click en la foto para acceder)
2008
Número de fotografías: 2 (Click en la foto para acceder)
Click en la foto para ampliar
Compartir:
sábado 21 de junio de 2008
domingo 15 de junio de 2008
Minas de Arditurri
Número de fotografías: 18 (Click en la foto para acceder)
Número de fotografías: 3 (Click en la foto para acceder)
Compartir:
sábado 24 de mayo de 2008
Mina Malaespera
Número de fotografías: 18 (Click en la foto para acceder)
Número de fotografías: 18 (Click en la foto para acceder)
Número de fotografías: 11 (Click en la foto para acceder)
Número de fotografías: 5 (Click en la foto para acceder)
Número de fotografías: 14 (Click en la foto para acceder)
Número de fotografías: 8 (Click en la foto para acceder)
Compartir:
lunes 5 de mayo de 2008
Minas de La Arboleda
Número de fotografías: 1 (Click en la foto para acceder)
Compartir:
domingo 4 de mayo de 2008
martes 15 de abril de 2008
miércoles 2 de abril de 2008
lunes 18 de febrero de 2008
Mina San José de Legorreta (San Jole)
Número de fotografías: 7 (Click en la foto para acceder)
Número de fotografías: 4 (Click en la foto para acceder)
Compartir:
viernes 18 de enero de 2008

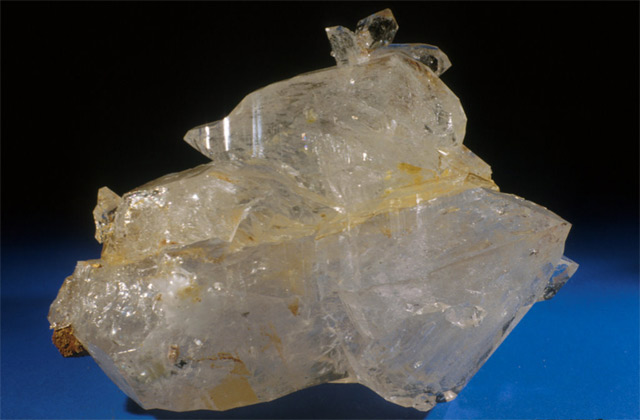

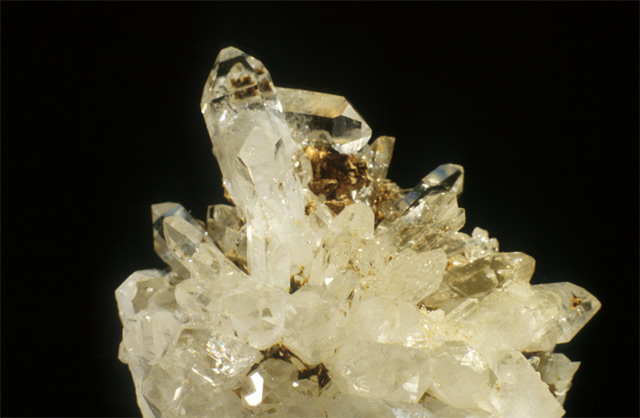

Cuarzos de Urrunaga
Número de fotografías: 1 (Click en la foto para ampliar)
Número de fotografías: 12 (Click en la foto para acceder)
Compartir:
lunes 14 de enero de 2008
domingo 19 de agosto de 2007

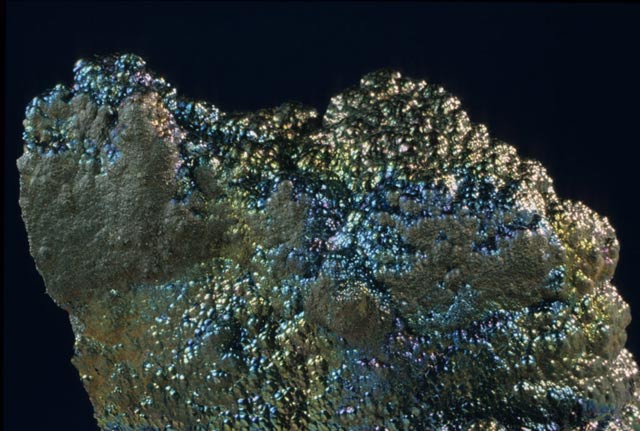

Mina de Villambrosa
Número de fotografías: 6 (Click en la foto para acceder)
Nombre: Mina de Villambrosa
Paraje: Monte Mina
Municipio: Villambrosa
Provincia: Álava
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:50.000: 137 (Miranda de Ebro)
Coordenadas UTM: 5 00 120 - 47 37 100
Acceso: Desde el pueblo de Villambrosa, pasando por el depósito de agua, dirigirse unos 750 m hacia el NE.
Entorno geológico: Zona muy fracturada en el borde del diapiro de Salinas de Añana.
Unidad o dominio geotectónico: Dominio Navarro-Cántabro. Bloque Alavés.
Litología: Dolomías masivas muy brechificadas pertenecientes al Keuper.
Labores mineras: Una galería horizontal con dirección N260E, de 1,50 m de anchura y 1,70 m de altura, en la ladera E del cerro. Sobre el cerro se observan numerosas catas de investigación, muy cubiertas por la vegetación. El volumen de las escombreras es de 150 m3 aproximadamente.
Sustancia: Cu, Fe.
Mineralización: Sulfuros de hierro y cobre diseminados en una zona de fractura de dirección aproximada N-S, correspondiente al borde del diapiro.
Minerales presentes: Malaquita, calcopirita, goethita, calcita, cuarzo, pirita, cuprita y óxidos de hierro.
Fuentes
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autores: CGS (1990). Ente Vasco de la Energía.
Inventario de recursos minerales del País Vasco, Tomo II - Conocimiento Metalogénico (Diciembre 1984). Jefatura de Minas de Álava - Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Compartir:

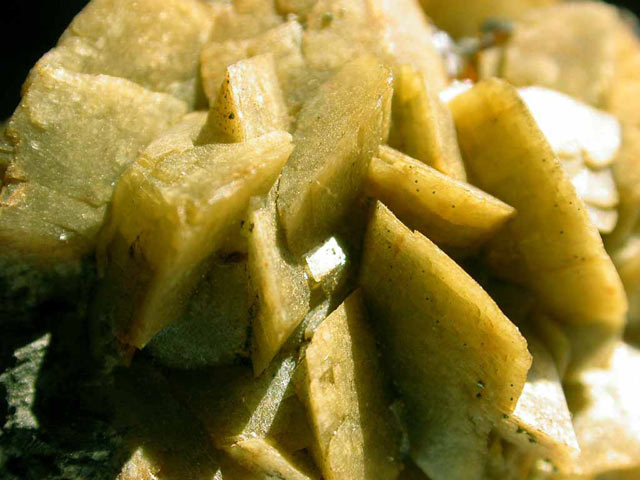

Mina Miñagañe
Número de fotografías: 37 (Click en la foto para acceder)
Número de fotografías: 4 (Click en la foto para acceder)
Nombre: Mina Miñagañe (Mina Ollerías)
Paraje: Caserío Buebai
Municipio: Legutiano
Provincia: Álava
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:25.000: 87-IV-06
Mapa cartográfico 1:50.000: 87 (Elorrio)
Foto aérea: Vuelo Americano 1:33.000 (Pasada 251, Nº 25091/25092)
Vuelo DFA, Nov. 1982, 1:18.000: (Pasada 8, Nº 5699/5700)
Coordenadas UTM: 5 26 800 - 47 61 200
Acceso: Desde la N-240 dirección Bilbao, en el barrio de Ollerías, Tomar la pista dirección norte hacia el caserío Buebai, a unos 750 metros del comienzo, tomar el camino que parte hacia la derecha, tomando dirección al arroyo. A 1 km se encuentran las labores en pa ladera E del arroyo.
Entorno geológico: Serie monoclinal detrítica con dirección N115E y buzamiento de 50SW. El indicio se encuentra entre dos fallas que hacen que la serie cambie localmente de dirección a N35E y buzamiento de 18SE. La edad de estos materiales corresponde al techo del Albiense Superior.
Unidad o dominio geotectónico: Arco Vasco. Anticlinorio de Bizkaia. Unidad de Igorre. Sinclinal y llanuras de Álava.
Litología: Lutitas grises, areniscas silíceas de grano fino y areniscas calcareo-ferruginosas fosilíferas.
Labores mineras: Varios socavones en la cresta del monte y una galería de 60 m. inundada en la ladera junto al arroyo, en la estribación NW del cerro Mendigaian. Antigua explotación o cata minera de escaso volumen, hoy en día muy cubierta de vegetación. Perduran varios indicios en forma de vaguadas de unos 10 ó 15 metros de longitud y de 4 ó 5 metros de profundidad, parcialmente enmascarados por la vegetación.
Sustancia: Cu, Fe.
Mineralización: De morfología filoniana de dirección aproximada N-S, subvertical con buzamiento al NE. Estructura en red de microfracturas ocupadas por carbonatos supergénicos de cobre.
Minerales presentes: Siderita, calcopirita, pirita, hematites, goethita, esfalerita, cuarzo, clorita, azurita, malaquita, cuprita y cobre nativo.
Lámina delgada: Cristales de siderita de un centímetro, con pátinas de óxidos de hierro. Matriz reemplazada por una masa de calcopirita incluyendo algunas inclusiones xenomorfas de esfalerita. Esta calcopirita representa un episodio tardío que corroe tanto a la siderita, como a las sucesivas bandas de pirita que localmente han ido constituyendo la interfase de ataque; entre calcopirita y siderita suelen situarse cristales de pirita con golfos de corrosión rellenos de calcopirita y, a veces, completamente envueltos en calcopirita. Algunas fisuras en la siderita han sido lugar de reemplazamiento para la calcopirita, acompañada de clorita y cuarzo.
Historia minera: Explotaciones a finales del siglo XIX y primeros del XX. Restos de vagonetas. En época reciente se realizan trabajos de investigación y desmonte, concretamente en 1973, realizándose un zanjón de 40 metros de largo por 15 de ancho, que es el que hoy perdura, aunque muy cubierto por la vegetación.
Fuentes
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autores: Velasco, Herrero. Jefatura de Minas de Álava- Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Inventario de recursos minerales del País Vasco, Tomo II - Conocimiento Metalogénico (Diciembre 1984). Jefatura de Minas de Álava - Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autor: J. Fernández, M. Zapata. Ente Vasco de la Energía.
Actualización del Inventario, Caracterización, Diagnóstico y Propuesta de Asignación de Usos de las Expotaciones Mineras Abandonadas del País Vasco (1996). Dirección de Administración de Industria y Minas. Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Compartir:
jueves 16 de agosto de 2007
Mina Urdaleta
Número de fotografías: 7 (Click en la foto para acceder)
Nombre: Mina Urdaleta
Paraje: Casa de Chirriquitón o Urdaleta
Municipio: Legutiano-Villarreal de Álava
Provincia: Álava
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:50.000: 87 (Elorrio)
Coordenadas UTM: 5 28 425 - 47 61 610
Acceso: Carretera Villareal dirección Bilbao. Sólo pasar el puente sobre el embalse de Santa Engracia, tomar pista que sale a la derecha, dirección N. Esta pista bordea el embalse por su zona W, llegando hasta la casa de Chirriquitón (en ruinas). A 30 metros de la casa, bajo los pinos, se encuentran las labores.
Entorno geológico: Flanco S de un anticlinal de dirección N130E, cuyo eje pasa al S de Ochandiano (según MAGNA).
Unidad o dominio geotectónico: Arco Vasco. Anticlinorio de Bilbao, Sector SW.
Litología: Argillitas moscovíticas negras de dirección NW-SE, buzando 50º SW.
Labores mineras: Pocillos alineados en dirección N140E. Socavón de poco desarrollo perpendicular a estos.
Sustancia: Cu.
Mineralización: No se observa la morfología de ésta, aunque las muestras de mano parecen indicar una morfología filoniana. Pueden verse venillas de siderita, calcita, cuarzo y calcopirita cortando a las rocas encajantes.
Minerales presentes: Siderita-anquerita, calcita, cuarzo, calcopirita y óxidos de hierro.
Fuentes
Inventario de recursos minerales del País Vasco. (IGME, 1984). Jefatura de Minas de Álava - Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Compartir:
Mina de El Lago
Número de fotografías: 5 (Click en la foto para acceder)
Nombre: Mina de El Lago
Paraje: El Lago
Municipio: Caidedo de Yuso
Provincia: Álava
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:50.000: 137 (Miranda de Ebro)
Mapa cartográfico 1:25.000: 137-II (Ribera Alta)
Coordenadas UTM: 5 00 725 - 47 36 050
Acceso: De Caicedo de Yuso tomar pista a “El Lago”. El indicio se encuentra junto a la pista, a su izquierda, justo al inicio del cuaternario de “El Lago”.
Entorno geológico: Indicio situado dentro de los materiales del Trías en facies Keuper del diapiro de Salinas de Añana.
Litología: Rocas vulcanosedimentarias del Infralías.
Labores mineras: Galería en dirección N260E, cogiendo profundidad rápidamente. La galería se encuentra inundada.
Sustancia: Fe.
Mineralización: Por datos de escombrera, parece tratarse de morfología estratiforme, encontrándose la mineralización impregnando las rocas vulcanosedimentarias.
Minerales presentes: Oligisto.
Compartir:
Mina de Arreo
Número de fotografías: 9 (Click en la foto para acceder)
Nombre: Mina de Arreo
Paraje: Pieza Las Minas
Municipio: Arreo
Provincia: Álava
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:50.000: 137 (Miranda de Ebro)
Coordenadas UTM: 5 02 750 - 47 37 300
Acceso: Llegar a Arreo. La explotación se encuentra unos 50 metros al E.
Entorno geológico: Borde del diapiro de Salinas de Añana.
Unidad o dominio geotectónico: Dominio Navarro-Cántabro. Bloque Alavés.
Litología: Dolomías, areniscas y arcillas del Keuper, con dirección N150E y buzamiento de 52N.
Labores mineras: Zanja de 40 m de larga en dirección N150, de tres metros de ancha y 2 metros de profundidad. Hacia mitad del zanjón se abre una galería perpendicular a este, con dirección N, siguiendo el buzamiento de la capa mineralizada. Escombreras muy dispersas y ocultas. Sólo se observan algunos fragmentos.
Sustancia: Fe.
Mineralización: Estratiforme. Capa mineralizada de unos 40 cm de potencia. La mineralización se encuentra impregnada en una arenisca.
Minerales presentes: Hematites (oligisto especular).
Fuentes
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autores: CGS (1990). Ente Vasco de la Energía.
Inventario de recursos minerales del País Vasco, Tomo II - Conocimiento Metalogénico (Diciembre 1984). Jefatura de Minas de Álava - Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Compartir:
miércoles 15 de agosto de 2007

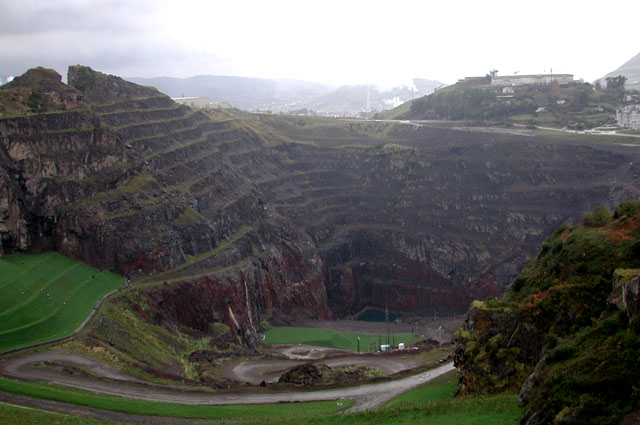

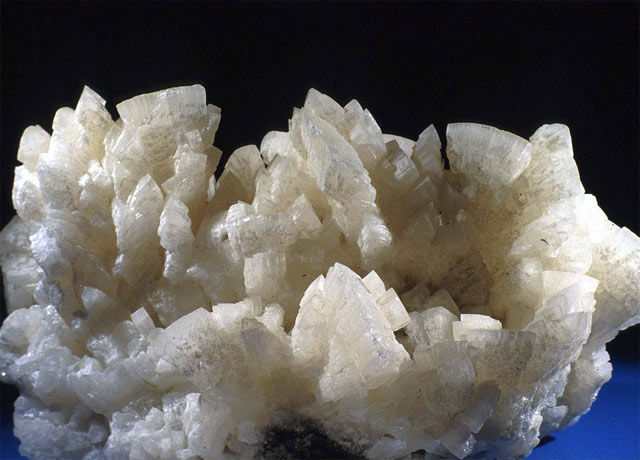

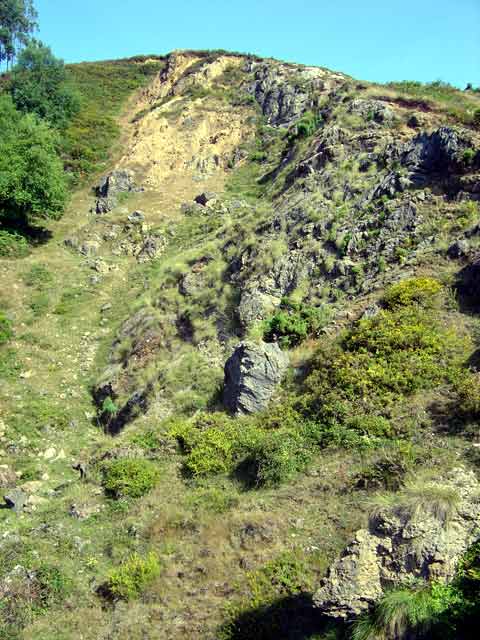

Cantera de Basaltos de Errigoiti
Número de fotografías: 10 (Click en la foto para acceder)
Número de fotografías: 28 (Click en la foto para acceder)
Compartir:

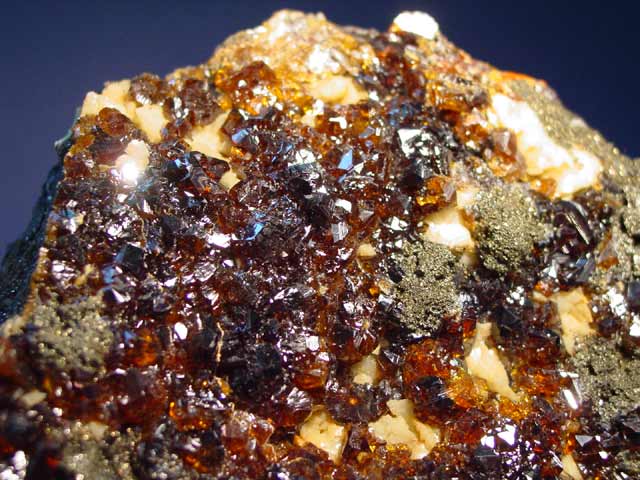

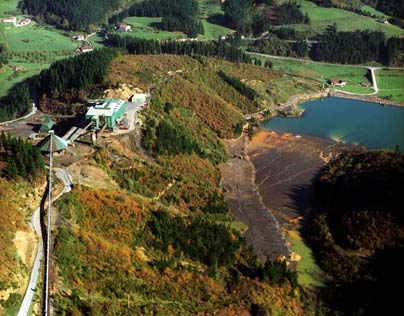

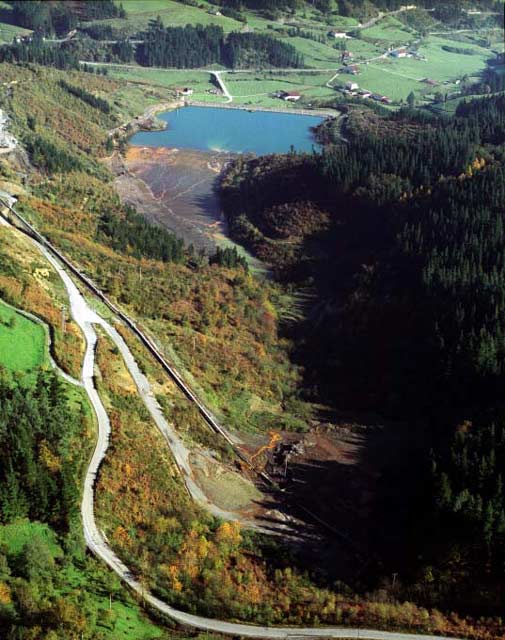

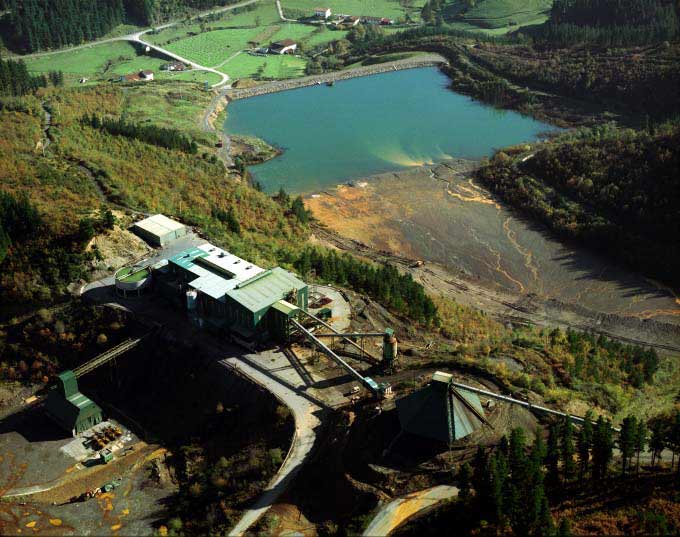

Mina Troya
Número de fotografías: 5 (Click en la foto para acceder)
Número de fotografías: 28 (Click en la foto para acceder)
Número de fotografías: 45 (Click en la foto para acceder)
Número de fotografías: 13 (Click en la foto para acceder)
Número de fotografías: 10 (Click en la foto para acceder)
Compartir:
sábado 23 de junio de 2007
sábado 19 de mayo de 2007

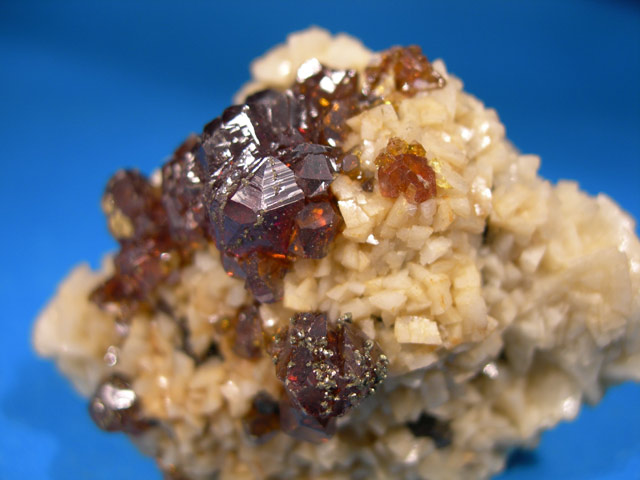

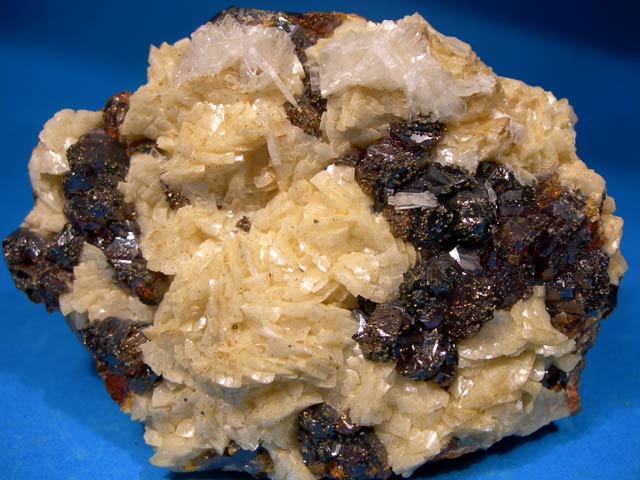

Mina Tutankamen
Número de fotografías: 26 (Click en la foto para acceder)
Número de fotografías: 9 (Click en la foto para acceder)
Nombre: Mina Tutankamen
Población: Arrasate
Municipio: Arrasate-Mondragón
Provincia: Guipúzcoa
Mapa Metalogenético 1:200.000: 12
Mapa cartográfico 1:50.000: 88 (Vergara)
Mapa cartográfico 1:25.000: 88-III (Vergara)
Coordenadas UTM: 5 41 025 - 47 68 800
Acceso: De Arrasate tomar la carretera a Elorrio y Bilbao, nada más tomarla, en la calle Avda. Bizkaia hay un caserío en el nº 19 en donde se encuentra el indicio.
Entorno geológico: El dominio geotectónico en el que se presenta el indicio es el Arco Vasco, concretamente en la Unidad Udala del Anticlinal de Udalaitz. Se trata de materiales urgonianos de edad Cretácico, fundamentalmente margas, margocalizas y calizas estratificadas según dirección N150E y buzamiento de 70ºSW.
Labores mineras: Varios pozos y cortas de diversas dimensiones, de cuyo interior parten varios socavones. Escombreras muy enmascaradas, superiores a 50 m3.
Sustancia: Zn
Mineralización: Presenta morfología filoniana, concordante con la superficie de estratificación. La potencia media del filón es de dos metros y la corrida observable, aunque con sucesivos acuñamientos, es de varias decenas de metros.
Minerales presentes: Esfalerita, calcita, calcopirita, galena, pirita, cuarzo, dolomita y smithsonita.
Observaciones: Contacto con las rocas carbonatadas habitualmente silicificado. Los cristales de blenda aparecen asociados a las masas sustituidas por carbonato espático y en las pequeñas geodas junto a cuarzo idiomorfo. La masa principal está constituida por chert en donde se encuentran algunos cristales de escalerita xenomorfa con tendencia al idiomorfismo, de bordes lobulados y numerosas inclusiones del material encajante. También pueden observarse, en esta masa de carácter primario, numerosos framboides de pirita de tamaño muy reducido, así como algunos romboedros de dolomita. Lateralmente, estos materiales evolucionan a un agregado de escalerita de mayor tamaño de grano y parecido hábito, con cuarzo xenomorfo y numerosos cristales de cuarzo idiomorfo. La transformación sufrida implica un recrecimiento de la dolomita diseminada en el chert y de la escalerita, con liberación de cobre que precipita como calcopirita, normalmente en los bordes de los gruesos cristales de escalerita.
Fuentes
Inventario de recursos minerales del País Vasco, Tomo II - Conocimiento Metalogénico (Diciembre 1984). Jefatura de Minas de Álava-Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autor: Antonio Cerezo. Ente Vasco de la Energía.
Actualización del Inventario, Caracterización, Diagnóstico y Propuesta de Asignación de Usos de las Expotaciones Mineras Abandonadas del País Vasco (1996). Dirección de Administración de Industria y Minas. Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Compartir:
Minas de Arritzaga (Minas de Aralar)
Número de fotografías: 40 (Click en la foto para acceder)
Nombre: Minas de Aralar
Paraje: Valle de Buruntzuzin
Municipio: Amezketa
Provincia: Guipúzcoa
Mapa Metalogenético 1:200.000: 12 (Bilbao)
Mapa cartográfico 1:50.000: 89 (Tolosa)
Mapa cartográfico 1:25.000: 89-III (Ordizia)
Coordenadas UTM: 5 77 525 - 47 64 175
Acceso: Senda que parte desde Amezketa por la margen derecha del arroyo de Arritzaga. Aproximadamente a 1 Km. cruza el río y asciende suavemente por la margen izquierda, hasta alcanzar el valle de Buruntzuzin, a los 2,5 Km. Si utilizamos vehículo, podemos acceder hasta un kilómetro de las labores, pero habrá que afrontar fuertes desniveles para acceder hasta ellas. En vehículo, tomar en la localidad de Amezketa la carretera que se dirige hacia la regata de Arritzaga. Al llegar a la parte inferior de esta tomaremos a la derecha el camino forestal que asciende hasta los casi 1000 metros de altitud. Una barrera nos impedirá el paso y tendremos que aparcar aquí. Tras subir una fuerte rampa veremos dos bordas de pastores. Al alcanzar la segunda de ellas veremos a nuestra izquierda el bellísimo valle de Buruntzuzin en toda su magnitud.
Entorno geológico: El dominio geotectónico en el que se presenta el indicio es el Arco Vasco, concretamente en el dominio septentrional del Anticlinal de Aralar, en la zona NE del frente cabalgante. Se trata de una zona de importante tectónica tangencial de vergencia N, con abundantes accidentes inversos de bajo a medio ángulo. Se trata de una serie terrígena de edad Neocomiense-Aptiense, intercalada entre las calizas aptienses y las calizas jurásicas atribuibles al Dogger.
Labores mineras: Cinco socavones principales a cotas 885, 880 y 970 metros. Existen numerosas catas superficiales. Existe una gran galería denominada tunel de Gainza, que intentó comunicar la vertiente navarra de Aralar con la zona mineralizada. Según nos cuenta Hillebrand, en su construcción se cortó una bolsada de covellina y azufre nativo, 600 metros por debajo de la superficie. El volumen de las escombreras sobre el valle de Buruntzuzin es de varios miles de metros cúbicos. La historia minera de la zona es muy intensa. Se explotaron desde 1732 hasta 1904. Hacia 1940 se realizan nuevas campañas de explotación por compañía y personal alemanes. Durante los años 1966-68, la Compañía Soria Mount realizó un levantamiento de labores con análisis de las zonas mineralizadas, geofísica, geoquímica y sondeos mecánicos desde la superficie, que ubicaron un cuerpo de 25.000 toneladas de escalerita rica en Ge y distintas leyes en Cu y Pb; no estimándose reservas de estos últimos. Sustancia: Cu, Zn, Pb y Ge.
Mineralización: Se trata de un relleno a favor de superficies tectonizadas muy paralelas a la superficie de estratificación, en formas pseudotabulares. Estratoligado, estratiforme. En muestra de mano observamos sulfuros sobre una ganga de margas negras. Se trata de pirita en grano fino y calcopirita en masas. En algunas muestras aparece escalerita. Como ganga aparecen cristales de calcita y smithsonita.
Minerales presentes: Principalmente, pirita, esfalerita, y calcopirita. Como accesorios cuarzo, calcita, galena, marcasita, covellina y smithsonita.
Fuentes
Inventario de recursos minerales del País Vasco, Tomo II - Conocimiento Metalogénico (Diciembre 1984). Jefatura de Minas de Álava-Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Ficha de Indicios Mineros Mapa Metalogénico 1:200.000. Autor: CGS (1990). Ente Vasco de la Energía.
Actualización del Inventario, Caracterización, Diagnóstico y Propuesta de Asignación de Usos de las Expotaciones Mineras Abandonadas del País Vasco (1996). Dirección de Administración de Industria y Minas. Departamento de Industria, Agricultura y Pesca del Gobierno Vasco.
Bibliografía
ELOSEGI, J. (1974). Las minas de cobre de Aralar (1732-1904). Soc. Gipuzkoana de ediciones y publicaciones. San Sebastián.
HILLEBRAND, J.R. (1975). Mineral Explotation in the Basque Cantabrian Mountains, Spain. Ined.
FRANCO SAN SEBASTIAN, A. (1989). Estudio geológico y mineralógico de los indicios Cu-Zn de la Sierra de Aralar. UPV/EHU, Cursos de Doctorado. Ined.
Compartir:
